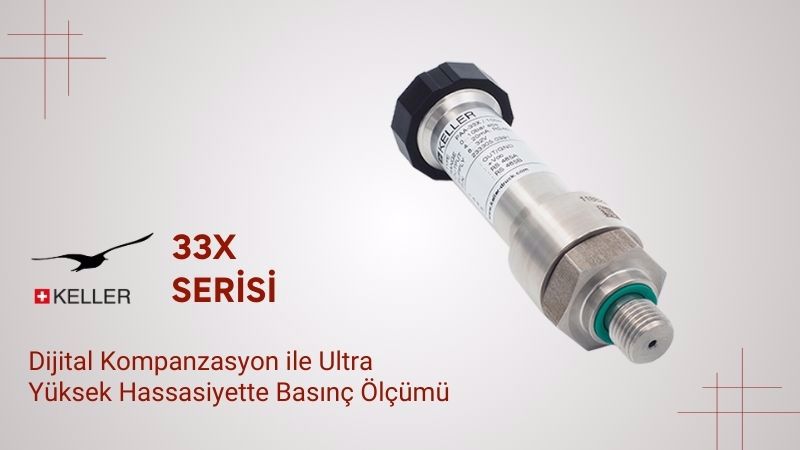

Dijital Kompanzasyon ile Ultra Yüksek Hassasiyette Basınç Ölçümü: Keller 33X Serisi

Endüstriyel proseslerde basınç ölçümü, yalnızca bir sensörün algıladığı değerden ibaret değildir. Gerçek fark; bu ham verinin nasıl işlendiği, sıcaklık etkilerinin nasıl telafi edildiği ve uzun vadede ölçüm doğruluğunun nasıl korunduğu ile ortaya çıkar.

İşte bu noktada, KELLER Pressure tarafından geliştirilen 33X Serisi basınç transmitteri, klasik sensör yaklaşımlarının ötesine geçen dijital kompanzasyon teknolojisi ile endüstride özel bir konuma sahiptir.

Basınç Ölçümünde Asıl Zorluk: Sıcaklık ve Doğrusal Olmayan Davranışlar

Piezorezistif basınç sensörleri, yüksek çözünürlük ve hızlı tepki süreleri sunar. Ancak sıcaklık değişimleri;

• Sensör diyaframında genleşme,
• Elektronik devrelerde sürüklenme (drift),
• Ölçüm eğrisinde doğrusal olmayan sapmalar

gibi etkilerle ölçüm doğruluğunu ciddi biçimde etkileyebilir.

Geleneksel analog kompanzasyon yöntemleri bu etkileri yalnızca sınırlı ölçüde düzeltebilir. Özellikle geniş sıcaklık aralıklarında çalışan proseslerde, bu yöntemler yeterli olmaz.

Keller 33X Serisinin Farkı: Matematiksel Model Tabanlı Dijital Kompanzasyon

Keller 33X Serisi, her bir sensör için oluşturulan matematiksel sensör modeli sayesinde bu problemi kökten çözer.

Nasıl Çalışır?

• Her sensör, üretim aşamasında çok noktalı basınç ve sıcaklık testlerine tabi tutulur.
• Elde edilen verilerle sensöre özgü bir dijital karakteristik model oluşturulur.
• Bu model, sensörün tüm sıcaklık aralığındaki doğrusal olmayan davranışlarını hesaplar.
• Ölçüm sırasında, mikroişlemci bu modeli kullanarak ham veriyi gerçek zamanlı olarak kompanze eder.

Sonucunda ise sıcaklıktan bağımsız, kararlı ve tekrarlanabilir ölçüm sağlar.

Ölçüm Performansı: Sınırları Zorlayan Hassasiyet

Keller 33X Serisi, dijital kompanzasyonun sağladığı avantajı ölçüm performansına doğrudan yansıtır:

Standart versiyon:

±0,05 %FS toplam hassasiyet (doğrusallık + tekrarlanabilirlik + sıcaklık etkisi)

Opsiyonel seçilim ve kalibrasyon ile:

±0,01 %FS’ye kadar ultra yüksek doğruluk

Bu değerler, 33X serisini yalnızca bir “basınç transmitteri” değil, ölçüm referansı olarak da konumlandırır.

Dijital ve Analog Çıkış Esnekliği

33X Serisi, modern otomasyon sistemlerinin ihtiyaçlarına uygun olarak geniş haberleşme seçenekleri sunar:

• RS485 dijital çıkış (yüksek çözünürlük, parazite dayanıklılık)
• 4–20 mA analog çıkış
• 0–10 V analog çıkış

Bu sayede hem klasik PLC/SCADA sistemlerine hem de dijital veri toplama ve test uygulamalarına kolayca entegre edilebilir.

Mekanik ve Elektriksel Esneklik

Zorlu endüstriyel koşullar için tasarlanan 33X Serisi;

• Farklı basınç aralıkları
• Çeşitli mekanik bağlantı tipleri
• Endüstriyel ortamlara uygun elektriksel konnektör seçenekleri

ile proses, test ve Ar-Ge uygulamalarında yüksek uyumluluk sağlar.

Uzun Dönem Stabilite ve Güvenilirlik

Dijital kompanzasyonun bir diğer önemli avantajı da uzun dönem stabilitedir.

Sensör yaşlanması ve çevresel etkiler zamanla ölçüm kaymalarına yol açabilir. 33X Serisi, piezorezistif sensör yapısı ve dijital modelleme sayesinde bu etkileri minimumda tutar.

Bu özellik özellikle:

• Kalibrasyon aralığının uzun olması gereken tesislerde
• Kritik proses kontrol uygulamalarında
• Referans ölçüm noktalarında

büyük avantaj sağlar.

Basınç Ölçümünde Teknoloji Nerede Başlar?

Basınç ölçümünde teknoloji, yalnızca sensörde başlamaz.

Veriyi doğru hale getiren matematiksel kompanzasyon, gerçek ölçüm performansını belirler.

Keller 33X Serisi, bu yaklaşımı endüstriyel basınç ölçümüne taşıyarak hassasiyet, doğruluk ve güvenilirliği aynı noktada buluşturur.

Zeta Enerji ile Keller 33X Serisi

Zeta Enerji, Keller Pressure ürün ailesi içerisinde yer alan 33X Serisi için;

• Uygulama bazlı ürün seçimi
• Teknik danışmanlık
• Tekliflendirme ve proje desteği

sunmaktadır. Detaylı bilgi için bize ulaşabilirsiniz.
